HQ41X球形止回閥

所屬類別：水利閥門系列

產品名稱：HQ41X球形止回閥

產品標簽：HQ41X滑道滾球式止回閥,無磨損球形止回閥

更新時間：2021/1/19 15:12:07

HQ41X無磨損球形止回閥產品概述:

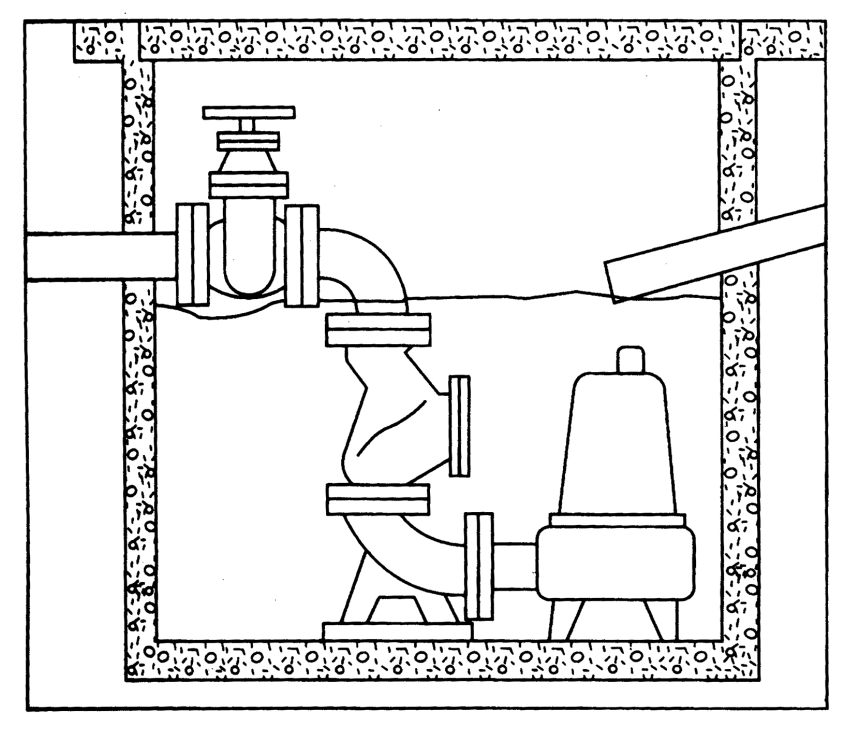

無磨損球形止回閥采用橡膠包皮滾球?yàn)殚y瓣，在介質的作用下，可在閥體內的整體式滑道上作上下左右滾動，從而打開或關閉閥門。消聲式關閉，不產生水錘，密封性能好。閥體采用全水流通道，流量大，阻力小，水頭損失比旋啟式小50%。水平或垂直安裝均可，可用于冷水、熱水、工業及生活用水管網系統中，更適應用潛水排水污泵，介質溫度為0～80℃。

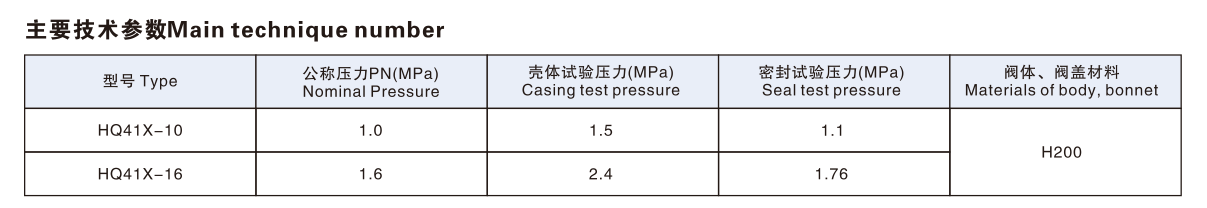

無磨損球形止回閥主要技術參數：

型號	公稱壓力MPa	試驗壓力PSMPa		工作溫度℃
		殼體	密封
HQ41X-10/16	1.0	1.5	1.1	≤80
	1.6	2.4	1.76

無磨損球形止回閥主要零部件：

零件名稱	材質
閥體、閥蓋	球鐵、鑄鋼
球架、檔板	球鐵、鑄鋼
球體	碳鋼包橡膠

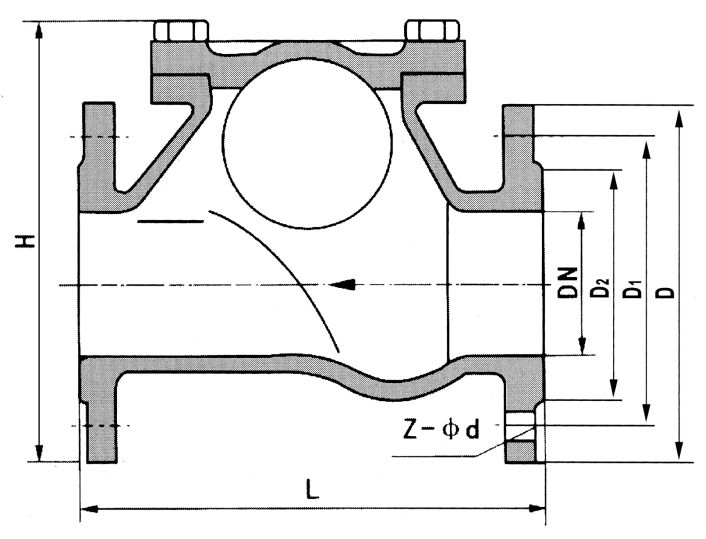

無磨損球形止回閥主要外形尺寸：

公稱通徑	50	65	80	100	125	150	200	250	300	350
Lmm	216	241	293	305	381	403	495	622	698	787
Hmm	185	210	245	280	335	400	495	600	715	800
連接尺寸	PN1.0MPa按GB4216.4-84；PN1.6按GB4216.5-84 標準
